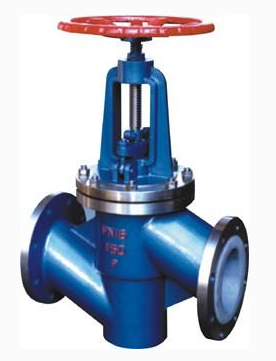

深圳金口閥門有限公司主要生產【直通式襯氟截止閥】，是國內著名【截止 閥】制造商，為廣大客戶打造外觀精美，價格合理、售后保證的高品質【直通式襯 氟截止閥】；我公司不斷采用新材料、新技術保障J41F3、J41F46直通式襯氟截止閥 產品對工況的適用性，使用壽命長等特點，金口為您提供襯氟截止閥型號標準、結 構尺寸、作用原理、安裝維護等詳細說明書。
直通式襯氟截止閥優點：
1、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可 能性，結構緊湊，使用安全。
2、保證管路介質絕對不與閥門殼體材料直接接觸，耐腐蝕性能極好，是化工、制 藥、電子、環保、石化、原油和天然氣等輸送腐蝕性液體管道的理想用閥。
3、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程一般為公稱通徑70%，被廣泛 應 用在石油、化工等管路系統中做截斷介質用，但塑料襯里的截止閥嚴禁用做流量 調節，以免節流口處產生的高速介質流沖蝕破壞密封面。
直通式襯氟截止閥結構圖：
直通式襯氟截止閥參數:
|
設計標準
|
GB12233/GB12233
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
手動、電動、氣動
|
直通式襯氟截止閥驅動方式：
|
手動
|
J41F3
|
角式
|
J441F3
|
|
J41F46
|
J441F46
|
|
氣動
|
J641F3
|
電動
|
J941F3
|
|
J641F46
|
J941F46
|
直通式襯氟截止閥技術規范:
|
設計標準
|
GB12233/GB12233
|
|
結構長度
|
GB12221
|
|
法蘭標準
|
JB/T79-94
|
|
GB9113.1-26
|
|
檢驗試驗
|
GB/T13927
|
|
驅動方式
|
手動、電動、氣動
|
直通式襯氟截止閥主要零部件材料表:
|
序號
|
零件名稱
|
灰鑄鐵
|
鑄鋼
|
不銹耐酸鑄鋼
|
超低碳不銹耐酸鑄鋼
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
閥體/閥蓋
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
球體/閥桿
|
25
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
襯里/閥座
|
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
|
|
4
|
填料壓蓋
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活節螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
閥桿螺母
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
ZCuAl10Fe3
|
|
8
|
緊固螺栓
|
35
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
45
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手柄
|
WCB
|
WCB
|
WCB
|
直通式襯氟截止閥標準:
設計規范：GB/T 12233 GB/T 12235
結構長度：GB/T 12221
連接法蘭：JB/T 78 JB/T 79
試驗與檢驗：GB/T 13927
產品標識：GB/T 12220
供貨規范：JB/T 7928
