氣動V型球閥的概述：
法蘭式氣動V型球閥是一種球芯通道設計成V型狀開口的閥門，具有精確的流量特性和控制功能。通過0-90度的旋轉動作，來達到流量的調節。閥座與球面之間無間隙摩擦，具有優良的剪切力和自潔能力，尤其適用于帶有纖維或帶有微小顆粒的流體介質。氣動V型球閥|氣動切斷閥具有耐壓高、耐高溫、剪切力強等特點。采用固定球，減少了高壓變形的缺陷。球閥表面經過硬化噴涂，并進行配對研磨。閥桿密封采用預壓式石墨盤根，減少了泄漏可能。工作原理是通過執行器90度旋轉帶動球體旋轉，以達到介質的流通與阻斷。

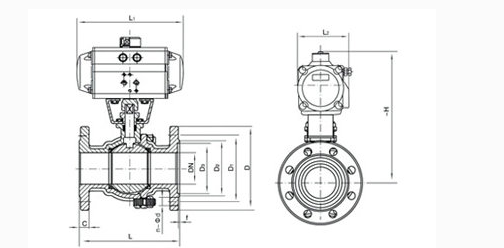

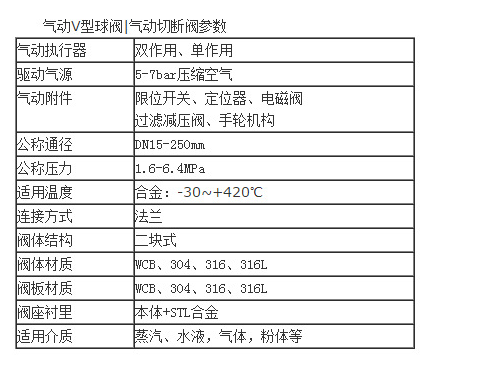

標準技術參數:
法蘭式氣動V型球閥閥 體
公稱通徑：DN25-DN500
閥體材質：WCB、304、316、316L
連接方式：對夾式DN25-DN200
法蘭式：DN200-DN500
壓力等級：PN1.6－4.0MPa
結構形式：固定球芯
法蘭式氣動V型球閥閥內組件：
閥座密封：PTFE、合金鋼（表面堆焊硬質合金、鍍鉻、氮化鎢）
閥芯材質：304、316、316L表面硬化處理：氮化鎢、鍍鉻
閥桿材質：17-7PH
適用介質：水、油、固體顆粒及帶纖維介質
法蘭式氣動V型球閥性能：
可調范圍：100:1
額定Kv值：參照表格
泄露等級：金屬密封：小于0.001%
軟密封：小于0.00001%
回 差：小于全行程1%（帶定位器）
小于全行程3-5%（不帶定位器）
基本誤差：小于全行程+－1%（帶定位器）
小于全行程+－5%（不帶定位器）
氣動V型球閥執行機構:
采用新型系列GT型、AT型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
◇齒輪式雙活塞，輸出力矩大，體積小。
◇氣缸選用鋁金材料，重量輕、外形美觀。
◇可在頂部、底部安裝手動操作機構。
◇齒條式連接可調節開啟角度、額定流量。
◇執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
◇IS05211標準連接為產品的安裝更換提供了方便。
◇兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
法蘭式氣動V型球閥設計制造標準:
設計制造：GB/T12237/1989、ASME B16.34 、API608
結構長度：GB/T12221、ASME B16.10
連接尺寸：GB 9113.1、ASME B16.5
檢驗試驗：GB/T13927-1992、API 598,API6D
法蘭式氣動V型球閥氣動執行器
雙作用： 通氣開、通氣關，氣源故障保持當前位置
單作用氣開式： 通氣開、斷氣關，氣源故障關閉
單作用氣關式： 通氣關、斷氣開，氣源故障打開

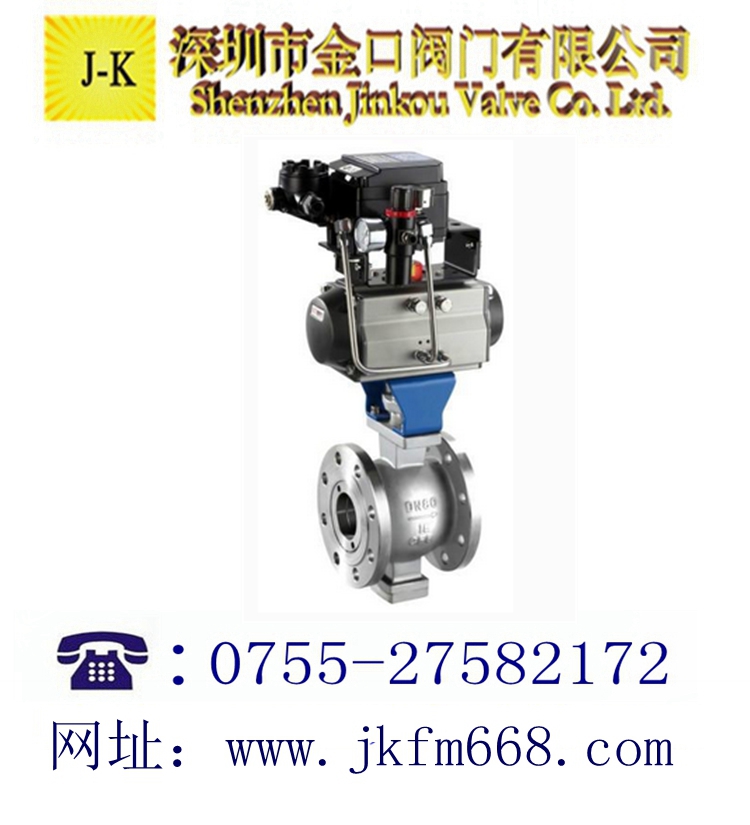

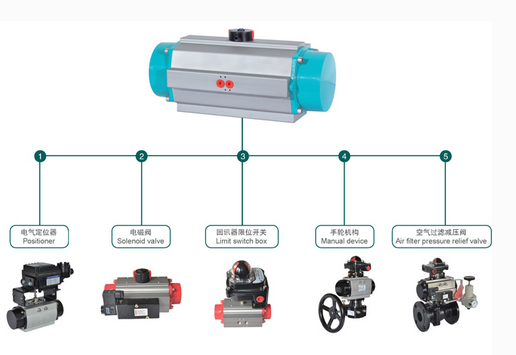

可選附件： 換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
電氣部分可以選防爆
