氣動快速切斷閥

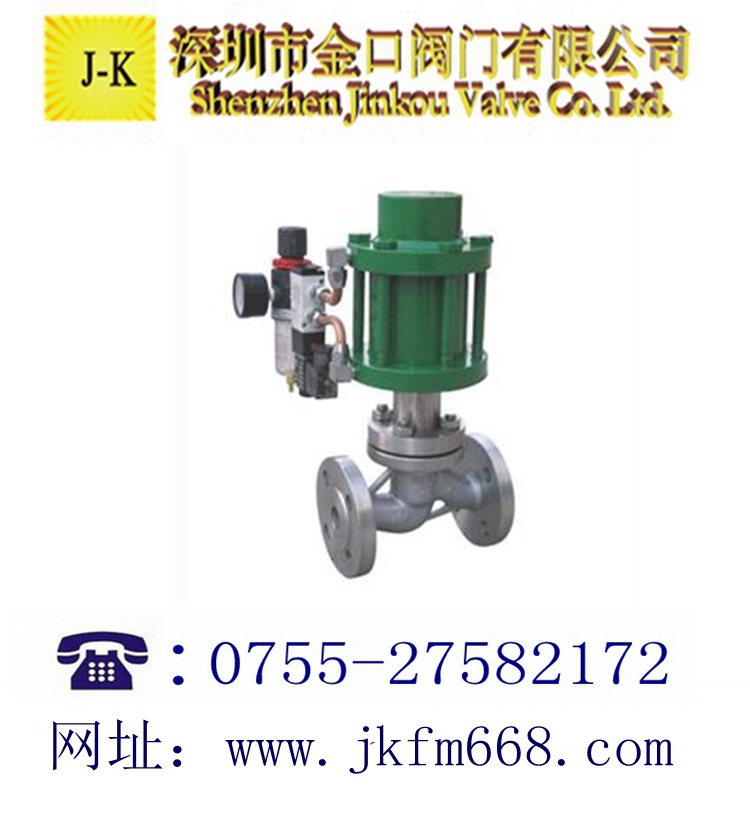

氣動快速切斷閥
產品型號:ZSQK
連接方式:法蘭
結構形式:彈簧復位型
驅動方式:氣動
產品口徑:DN50-DN600
公稱壓力:1.6Mpa-6.46Mpa
閥體材質:鑄鋼、不銹鋼等
聯系電話:0755-27582172
聯系傳真:0755-29559535
郵件地址:yuexiangfan@163.com
聯系我們:范先生,陳小姐
聯系手機:13691750468,13714992349
聯系 Q Q:1634069416,3355237167
公司名稱:深圳市金口閥門有限公司
公司網址:www.hblesbian.cn
服務承諾:專業制造、專業服務, 金口為您創造更多價值!不斷提升服務質量,精益求精,“真誠的服務”是金口永恒的主題。 嚴格按照 ISO9001-2000 質量體系認證要求,質量嚴格把關,責任到人,確保生產、銷售、服務的健康運行。加強與用戶溝通,竭誠為廣大新老客戶提供優質產品,至善至美服務.

產品說明   服務承諾   訂貨流程

ZSQK氣動快速切斷閥:

ZSQK型氣動切斷閥分氣動活塞常溫、中溫切斷閥為我公司首次開發的新產品,由國內首次推出的氣動單彈簧執行機構和高流阻、雙重密封結構的切斷閥組成,執行機構動作速度快,推力大,有自動復位功能,閥體流路通暢,流量系數大,閥芯閥座有彈性和剛性串級雙重密封,新穎獨特的外形結構使本產品成為一類快速切斷,密封嚴密,安全可靠的高性能新型切斷閥。

氣動快速切斷閥工作原理:
 ZSQK型防爆氣動切斷閥當信號壓力為零,由于彈簧(單作用僅有)的預緊力,使閥芯處于初始狀態(常開或常閉)。當執行機構接到信號壓力(0.4~0.6MPa)時,壓縮彈簧,帶動推桿、閥體、閥芯移動到極限位置,使閥門全開或全關。達到對管道內介質接通、切斷或管路間切換控制。配用二位三通電樣閥,使活塞式切斷閥控制更加方便、簡捷。
它接收來自調節儀表的信號,控制工藝管道內流體的切斷與接通或切換流道。該產品具有操作力大、閥體設計新穎,流阻小、額定流量系數大、許用壓差大密封性能優良等優點。因而廣泛應用于石油、化工、冶金、電力、輕紡等工業部門的生產過程自動控制與遠程控制系統中。

二、 ZSQK氣動快速切斷閥--主要零件材料:

材料代號

CWCB

P304

R316

主要
零件

閥體、閥蓋

WCBZG230-450

ZG1Cr18Ni9Ti304

ZG1Cr18Ni12Mo2Ti316

閥芯、閥座

1Cr18Ni9Ti304)或司鈦萊合金堆焊

1Cr18Ni9Ti304)或司鈦萊合金堆焊

1Cr18Ni12Mo2Ti316)或司鈦萊合金堆焊

閥桿

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

填料

V型聚四氟乙烯(F4)、柔性石墨、

墊片

增強聚四氟乙烯(F4) 、不銹鋼墊片、金屬石墨纏繞墊片

O型密封圈

耐油橡膠

彈簧

60Si2Mn

推桿

2Cr13

手輪

HT200

適用工況

適用介質

水蒸汽油品類氣液體

硝酸堿類腐蝕性氣液體

醋酸類等腐蝕性氣液體

適用溫度

硬密封:-30+450℃ 軟密封:-30+180℃

三、 ZSQK氣動快速切斷閥--主要技術參數:

公稱通徑 mm

20

25

40

50

65

80

100

150

200

閥座直徑 mm

20

25

32

40

50

65

80

100

125

150

200

額定流量系數 Kv

6.5

10

15

25

40

65

100

150

260

350

540

公稱壓力 MPa

1.6 4.0 ; 6.4

行 程 mm

10

16

25

30

40

60

流量特性

快 開

執行器型號

ZSPA/B-1、ZSNA/B-1

ZSPA/B-2ZSNA/B-2

ZSPA/B-3、ZSNA/B-3

作用形式

單作用型/雙作用型

氣源壓力MPa

0.4-0.7

泄漏量

軟密封:O泄漏;硬密封:10-5×閥的額定容量

切斷時間S

0.5

1

1.5

2

3

4



  配用附件:電磁閥、閥位回訊器、空氣過濾減壓器、手輪操作機構



四、 ZSQK氣動快速切斷閥--外形尺寸:

DN(mm)

H(mm)

Hg(mm)

ФA(mm)

ФD(mm)

L(mm)

PN1.6

PN6.4

PN1.6

PN6.4

25

410

580

196

115

135

184

210

40

514

684

266

150

165

222

251

50

520

690

266

165

175

254

286

65

694

904

348

185

200

276

311

80

696

906

348

200

210

298

337

100

709

919

348

220

250

352

394

150

1186

1146

486

285

340

451

508

200

1208

1468

486

340

405

600

650
